KOKS TVC

Specificaties

• De KOKS TVC (verplaatsbare, geventileerde cabine) is ontworpen voor het besturen van verschillende robots voor ATEX-zone 0 (ADEX of ADES EX) en robots voor niet-ATEX-zones (ADES of SAKAL), waarbij de TVC in ATEX-zone 1 of 2 kan worden geplaatst. De TVC is bedoeld om in combinatie met de ADEX-, ADES EX-, ADES- of SAKAL-robot bovengrondse en ondergrondse opslagtanks, waterbassins, rioleringen of andere besloten ruimtes te reinigen. De KOKS TVC wordt gebruikt in combinatie met een vacuümwagen voor het verwijderen en afvoeren van vloeistoffen en gevaarlijke stoffen, zoals vloeistoffen, slib, vetten, oliën, brandstoffen en chemicaliën. De verplaatsbare, geventileerde cabine is verkrijgbaar in een CSC-gecertificeerde container, die in zone 1 of 2 kan worden geplaatst in overeenstemming met alle toepasselijke veiligheidsnormen.



  Inzet
  Met het KOKS TVC-systeem kan de gebruiker de robots voor ATEX-zone 0 (ADEX of ADES EX) en robots voor niet-ATEX-zones (ADES of SAKAL) besturen vanuit ATEX-zone 1 of 2. De robot wordt veel gebruikt voor het reinigen van bovengrondse en ondergrondse (brandstof) tanks, waterbassins of rioleringen. De voordelen voor gezondheid, veiligheid en milieu zijn onmiskenbaar, en daarnaast is kwaliteit van de reiniging veel beter.



  Kenmerken
  Het KOKS TVC-systeem is uitwisselbaar te gebruiken met de voor ATEX-zone 0 gecertificeerde robots ADEX- en ADES EX en is ook geschikt voor het bedienen van de niet- ATEX robots ADES en SAKAL. De robot wordt bediend vanuit een ruimte met airconditioning en optioneel vanuit een comfortabele bedieningsstoel. Dit is een veilige werkplek in de ATEX-omgeving dankzij de gepatenteerde ruimte in overdruk waarin de operator zich bevindt. Vanuit de TVC kan elke beweging van de robot worden bestuurd met de afstandsbediening en worden bewaakt via het camerascherm. Het TVC standalone systeem is eenvoudig te vervoeren omdat het is ontworpen in een CSC gecertificeerde container. Dit levert de gebruiker een aanzienlijke tijdwinst en een enorme kostenbesparing op.



  Uitvoeringen

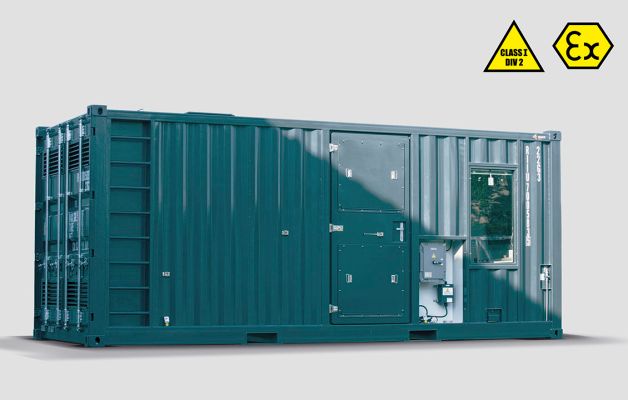

  De KOKS TVC verplaatsbare, geventileerde cabine kan worden geleverd in een ATEX-zone 1 of 2 CSC-gecertificeerde container.

• Ontworpen en gecertificeerd voor:

  • een CSC-gecertificeerde 20 ft container.
  • werken in ATEX-zone 2, Ex II 3G IIB T3.



  Standalone powerpack

  Type:	TVC-cabine.
  Omgevings- en opslagtemperatuur:	-20°C tot 40°C / -20°C tot 60°C.
  Max. windkracht:	6 Beaufort.
  Certificering:	ATEX-zone 2.
  Afmetingen tijdens transport (l x b x h):	6.058 x 2.591 x 2.438 mm (zonder schoorsteen).
  Afmetingen tijdens werk (l x b x h):	6.058 x 2.438 x 6.477 mm (met uitgeklapte schoorsteen).
  Gewicht:	ca. 1.800 kg (excl. robot en alle toebehoren).
  Aantal/geventileerde en geconditioneerde ruimtes:	3/2.
  Voedingsspanning/nominale stroom:	3~400 V, TN-S, 50 Hz/32A zonder aardlekschakelaar.
  Max. stroomverbruik met een robot:	14 kW.
  DVR-opnamesysteem:	voor 4 camerafeeds, 1 TB opslag.
  Besturingssysteem:	industriële computer met halfautomatisch reinigingsprogramma.
  Max. bereik:	100 m (antistatische hydrauliekslangen en camera- en verlichtingskabels in oliebestendige huls).



  Hydraulisch powerpack

  Druk:	70-100 bar.
  Max. voeding:	6,2 kW.
  Aansluiting:	3x 400 V, 50 Hz.
  Geluidsniveau:	max. 80 dB(A).




  Standaarduitvoering

  • TVC-cabine, 20 ft CSC-gecertificeerd, ATEX-zone 2-gecertificeerd, basislak.
  • 100 m antistatische hydrauliekslangen in oliebestendige huls
    (actieradius 100 m rondom de container).
  • 100 m camera- en verlichtingskabels in oliebestendige huls
    (actieradius 100 m rondom de container).
  • Hydraulische, automatische op- en afrolhaspel.
  • Opbergruimte met oprijplaat voor de robot.
  • Veiligheidslekbak
  • Hydraulisch bediende schoorsteen.
  • 4 aardingsklemmen plus aardingsstangen.
  • 10,4” bedieningspaneel voor het bedienen van de robot.
  • 32” full hd-scherm voor visualisatie van de robotcamera.
  • Standaard antistatische bedieningsstoel zonder bedieningsfuncties.
  • Airconditionings- en ventilatie-unit.
  • Sensoren voor deur, overdruk, luchtstroom, brandalarm.
  • Stalen veiligheidsplaten om de ramen te beschermen tijdens transport.
  • Toegangsbrug om de robot in de TVC te rijden.
