KOKS TVC

Spezifikationen

• Die KOKS TVC (mobile belüftete Kabine) wurde für die Steuerung verschiedener ATEX-Zone 0-Roboter (ADEX oder ADES-EX) und Nicht-ATEX-Roboter (ADES oder SAKAL) entwickelt und kann dazu in der ATEX-Zone 1 oder 2 platziert werden. Die TVC ist für die Reinigung von ober- und unterirdischen Lagertanks, Wasserbecken, Kanalisationen und anderen engen Räumen in Verbindung mit dem ADEX-, ADES-EX-, ADES- oder SAKAL-Robot vorgesehen. Die KOKS TVC kann in Kombination mit einem Druck-/Vakuumwagen zur Entfernung und Entsorgung von Flüssigkeiten und Gefahrgütern (wie Schlämmen, Fetten, Ölen, Kraftstoffen und Chemikalien) eingesetzt werden. Die mobile belüftete Kabine wird im CSC-zertifizierten Container geliefert, der unter Einhaltung aller geltenden Sicherheitsnormen in ATEX-Zone 1 oder 2 platziert werden kann.



  Einsatzbereich
  Das KOKS TVC-System ermöglicht es dem Benutzer, ATEX-Zone 0-Roboter (ADEX oder ADES-EX) und Nicht-ATEX-Roboter (ADES oder SAKAL) von ATEX-Zone 1 oder 2 aus zu bedienen. Es wird häufig zur Reinigung von ober- oder unterirdischen (Treibstoff-)Tanks, Wasserbecken und Kanalisationen eingesetzt und bringt unbestreitbare Vorteile für Gesundheit, Sicherheit, Umwelt und Reinigungsqualität.



  Merkmale
  Das KOKS TVC-System kann austauschbar mit den für ATEX-Zone 0 zertifizierten Robotern ADEX und ADES-EX verwendet werden und ist zudem auch für die Bedienung der Nicht-ATEX-Roboter ADES und SAKAL geeignet. Die Bedienung des Roboters erfolgt von einem klimatisierten Raum aus, der optional mit einem Komfort-Bedienerstuhl ausgestattet werden kann. Dank des patentierten Überdruckraums, in dem sich der Bediener befindet, ist der Arbeitsplatz sicher für ATEX-Umgebungen. Von der TVC aus können alle Bewegungen des Roboters per Fernbedienung gesteuert und am Kamera-Monitor überwacht werden. Das autonome TVC-System ist leicht zu transportieren, da es in einem CSC-zertifizierten Container untergebracht ist. Der Anwender profitiert von einer erheblichen Zeitersparnis und damit einer Kostenreduzierung.



  Produkteigenschaften

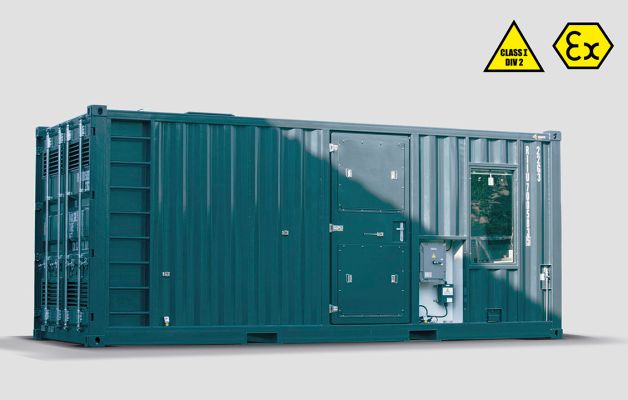

  Die KOKS TVC mobile belüftete Kabine ist in einem für ATEX-Zone 1 oder 2 geeigneten CSC-zertifizierten Container erhältlich.

• Geeignet und zertifiziert für:

  • CSC-zertifizierten 20-Fuß-Container.
  • Betrieb in ATEX-Zone 2, Ex II 3G IIB T3.



  Mobile belüftete Kabine

  Typ:	TVC-Kabine.
  Umgebungs-/Lagertemperatur:	-20°C bis 40°C/-20°C bis 60°C.
  Max. Windstärke:	6 Beaufort.
  Zertifizierung:	ATEX-Zone 2.
  Abmessungen für den Transport (L x B x H):	6.058 x 2.591 x 2.438 mm (ohne Ansaugrohr).
  Abmessungen während des Einsatzes ((L x B x H):	6.058 x 2.438 x 6.477 mm (mit Ansaugrohr).
  Gewicht:	ca. 7.500 kg (mit Roboter und jegliches Zubehör).
  Anzahl belüftete/klimatisierte Räume;	3/2.
  Versorgungsspannung/Nennstrom;	3~400 V, TN-S, 50 Hz/32A ohne Fehlerstromschutzschalter.
  Max. Stromverbrauch mit Roboter:	14 kW.
  DVR-Aufnahmesysteme:	für 4 Kameras, 1 TB Speicher.
  Steuerungssystem:	Industriecomputer, der ein halbautomatisches Reinigungsprogramm ermöglicht.
  Max. Reichweite:	100 m (antistatische Hydraulikschläuche sowie Kamera- und Beleuchtungskabel mit ölbeständigem Mantel).



  Hydraulikaggregat

  Druck:	70-100 bar.
  Max. Stromversorgung:	6,2 kW.
  Aggregatanschluss:	3x 400 V, 50 Hz.
  Lärmpegel:	max. 80 dB(A).




  Standardausführung

  • TVC-Steuerkabine, CSC-zertifizierter 20-Fuß-Container, zertifiziert für ATEX-Zone 2, Basislackierung.
  • 100 m antistatische Hydraulikschläuche mit ölbeständigem Mantel
    (100 m Aktionsradius um den Container).
  • 100 m Kamera- und Beleuchtungskabel mit ölbeständigem Mantel
    (100 m Aktionsradius um den Container).
  • Automatisch auf- und abwickelnde hydraulische Schlauchtrommel.
  • Sicherheitsauffangwanne.
  • Hydraulische Belüftung.
  • 4 Erdungsklemmen inkl. Erdungsschienen.
  • 10,4"-Steuermonitor für die Bedienung des Roboters.
  • 32"-Full-HD-Monitor für das Roboter-Kamerabild.
  • Antistatischer Standard-Bedienerstuhl ohne Bedienfunktionen.
  • Klima- und Lüftungsanlage.
  • Sensoren für Tür, Überdruck, Luftstrom und Feueralarm.
  • Sicherheitsstahlplatten zur Abdeckung der Fenster während des Transports.
  • Einfahrbrücke für das Einfahren des Roboters in die TVC.
